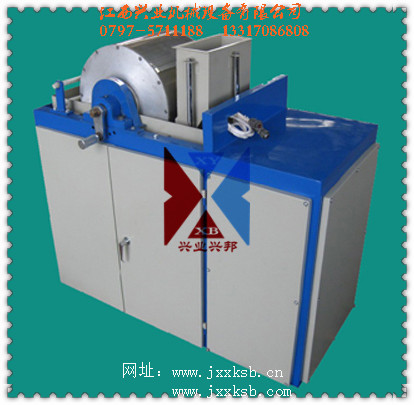

XCRS400×300型鼓形濕法弱磁場磁選機
一、XCRS400×300型鼓形濕法弱磁場磁選機用途及結構特點：
XCRS型濕式磁選機主要應用于金屬選礦實驗室。它利用濕式方法對細粒強磁性礦石進行磁選，選別形式為順流式。磁選機體積小、重量輕，操作簡單、維護方便。該設備不宜進行帶有腐蝕性液體的選礦試驗。本產品由原地礦部指定企業生產，執行行業標準。
二、XCRS400×300型鼓形濕法弱磁場磁選機結構特點：鼓形磁選機轉鼓內裝開式磁系，當給礦時能迅速地分選出磁性礦物，磁性礦物在槽中被磁力吸在鼓面上，受磁力攪拌下甩掉污泥，最后隨鼓面旋轉借助于沖水排出機外。
XCQS型濕式磁選機是由磁選機主體及鼓形電源兩部分所組成。磁選機主體主要包括：
（1）機架（2）磁鼓（3）礦槽（4）噴水管（5）傳動裝置（6）給礦箱。鼓形電源為一單獨的硅橋式整流電源、其輸出是通過調壓器手柄進行調整的。 1、機架：由角鋼焊制，為整個機器的支承部分。
2、磁鼓：內裝有四個激磁線圈及磁鐵芯，并在其排礦側裝有一個沒有激磁線圈的附加磁極，以利于卸礦，這五個在磁極形成扇形固定在心軸上，心軸通過支軸承瓦固定在機架上，圓筒系用非磁性材料鋁及不銹鋼制成，扇形線圈的連接以造成在每磁極掌上磁場極性的交變、礦粒每通過一個磁極即翻轉達180度，在磁攪拌的作用下，可以改善磁性產品的質量。在心軸的一端，為方形的外伸結構，可以用手板，使磁鼓內磁極繞軸向旋轉，以適應不同礦種的選別需要。
3、傳動裝置：安裝在機架的底部一側，為了降低整機的重心，傳動部分由三項交流電動機及蝸輪、蝸桿變速箱所組成，變速箱的輸出通過鏈條傳動至磁鼓，帶動磁鼓旋轉（磁極是不隨之轉動的），磁鼓的轉速為恒轉速25轉/分，磁鼓旋轉力方向與給礦方向一致。
型號規格 | XCRS400×300 | XCRS400×240 | |
磁鼓尺寸 | mm | Φ400×300 | Φ400×240 |
磁鼓轉速 | r/min | 25 | 25 |
磁鼓磁場強度 | GS | 1250（100KA/m） | 1250（100KA/m） |
給礦粒度 | mm | ＜2 | ＜2.5 |
處理量 | kg/h | 20~60 | 20-50 |
配套功率 | kw | 0.25 | 0.25 |
電壓 | v | 380 | 380 |
配套激磁電源 | 臺 | 1 | 1 |
外形尺寸 | mm | 1515×1040×1500 | 1030×614×1196 |
總質量 | kg | 300 | 200 |
