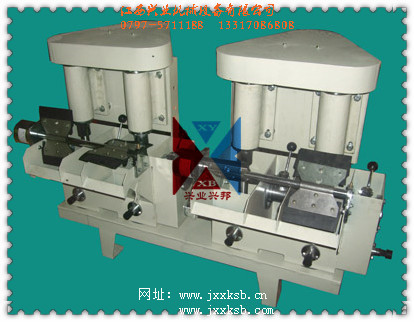

FX型機械攪拌式連續浮選機

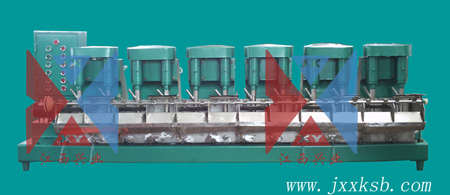

12槽FX2-7組合成的機械攪拌式連續浮選機
一、FX型機械攪拌式連續浮選機用途：
FX型械攪拌式連續浮選機適于實驗室用浮游方法進行礦物選別。此浮選機是以二槽一組數臺組連接起來做連續浮選機，槽數是偶數，自兩槽到十槽不等，根據用戶要求可為左式亦可右式浮選機。
二、FX型機械攪拌式連續浮選機結構說明：
FX型浮選機屬葉輪式機械浮選機，由以下主要部分組成：槽體部，以鋼板焊接制造。其中利用葉輪攪拌及括板裝置。
1、為了調正槽內礦漿液面及被刮出泡沫層的厚度，利用兩槽壁板制成中間槽，其中安裝礦漿液面調節器，在槽內罩蓋上面安裝孔板，用來防止礦漿的混亂運動對泡沫區的影響，同時也可以防止脈石被機械帶到精礦中去。
在槽體部置有襯板，防止磨損槽底，襯板可以更換，槽底外部置有排礦口，清洗時放水之用。
礦漿流經壁板上的溢流口進入中間槽和尾槽，中間槽的下部與槽壁下部罩蓋的導管進入下一個槽中，這樣可以繼續流經浮選機的槽數全部，從給礦槽流入，由尾槽的排礦口排出，槽體下部的前后置有進礦口，便于改變工藝流程。

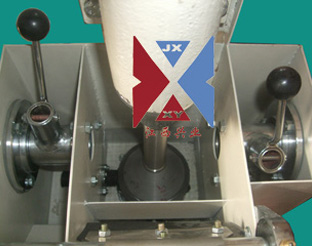

2、葉輪系統，是安裝在浮選機槽中心位置上，葉片向上成徑向排列的盤狀葉輪，固定在葉輪軸的下端繞豎軸管，管上端位于漿石和泡沫層之上，下端支承在罩蓋上，當葉輪旋轉時，沿豎管可吸入大量空氣，在罩蓋下面固定著防護盤，防護盤與葉輪之間隙大小與吸入空氣量有關，其最大間隙不超過3㎜，間隙過大時，更換磨損的防護盤，或適當調整。
3、刮泡裝置，泡沫利用回轉刮板沿浮選機括出，刮板裝在槽體的排礦口外，刮板軸一端裝有皮帶輪，動力通過蝸輪減速機及三角帶傳動而旋轉。
二、FX型機械攪拌式連續浮選機技術參數：
NO | 技術參數 | 單位 | 規 格 型 號 | |||||
FX2-1.5 | FX2-3 | FX2-7 | FX2-12 | FX2-24 | FX2-39 | |||
1 | 選槽容積 | L | 1.5 | 3 | 7 | 12 | 24 | 39 |
2 | 選槽數量 | 槽 | 2 | |||||
2 | 葉輪直徑 | mm | 70 | 110 | 130 | 170 | 200 | |
3 | 葉輪轉速 | 轉/分 | 1400 | 1332、1600、1836 | 1320 | 1100 | 447、 618 、787 | 809 |
4 | 刮板轉速 | 轉/分 | 33 | 20、30 | 20、30 | 24 | 12 、16 20 | 13、 21 |
5 | 給礦粒度 | mm | 0.05-0.2 | |||||
6 | 電機(1臺兩槽) | 250w | 270w | 600w | 1100w | 1500w | ||
7 | 外型尺寸 | mm | 378×406×523 | 500×500×600 | 623×590×750 | 740×600×700 | 942×804×925 | 1081×762×930 |
8 | 重量 | kg | 25 | 40 | 55 | 85 | 260 | 280 |
