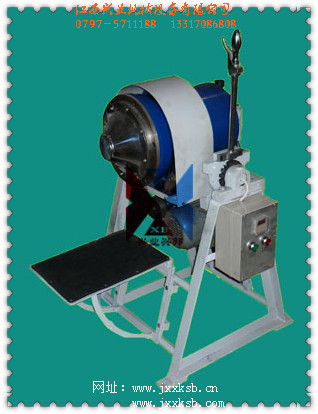

1、XMB型棒（球）磨機
一、XMB型棒（球）磨機用途：
XMQ棒磨機適用于實驗室濕法磨細礦石或其他物料之用。也可以將鋼棒換為鋼球作球磨機使用。但棒磨時，磨細產物粒度組成較均勻，過粉碎現象較小，且效率較高。一般進行礦石可選性實驗研究和人工重砂磨細礦石時，宜采用棒磨。本產品由原地礦部指定企業生產，執行行業標準。
二、ＸＭＢ型球（棒）磨機結構：
球墨鑄鐵筒體與大皮帶輪用螺釘聯為一體。筒體一端為開口，另一端為空心軸頸；兩端分別承在一對托和一個主軸承上。主軸承座和托架，分別裝在可轉支180°的支承板上。支承板用兩個軸承軸承座裝在機架上。支承通過回轉操縱手把及定位板，可以從水平左右偏轉用22.5°、6735°、及90°，以完成裝礦、排礦、倒棒和充滿防銹石灰水等動作。
筒體右端有給礦口塞。械端有排礦口蓋；工作時，用一時專門板手，按順時針方向擰緊螺栓，使排礦口蓋上的密封橡膠墊緊螺栓三、四轉使蓋子向外退出工6～10毫米，不用將蓋子取下即可排礦。在排礦口端安設了集漿罩。在設計工作轉速內完全消除子轉支清洗時礦漿飛濺的現象。
電機及中間軸裝在支承下面，以便與上部的重量配置均衡。傳動的兩級皮帶每級均可調節皮帶松緊，以保證全適的磨礦工作轉速。
67型棒磨機的皮帶調整，是由支承板上T型槽滑道和中間軸座板上的長分別進行。
68型棒磨機的皮帶調整，按下述方法進行：
1、筒體皮帶的調整：主要是調節中間支承的上下位置。但為了不致景響電動機皮帶的松緊，須對調整螺桿作相應的調整（圖1）。
△L—需要調整量（圖示需調緊）
S1—中間支承調整量（圖示向下）
S2 —調整螺桿調整量（圖示向下）

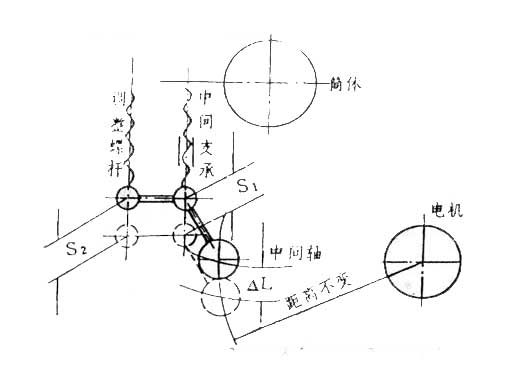

2、電動機皮帶的調整：主要是調節調整螺桿的上下，使中間軸繞中間支承轉支一定位置。而為了不致影響筒體皮帶的松緊。須對中間支軸承相應的調整，進行補償。（圖2）
筒體：
調整螺桿：
中間支承：
中間軸：
距離不變：
電機：
△L—需要調整量（圖示需調緊）
S1—中間支承調整量（圖示向下）
S2 —調整螺桿調整量（圖示向下）
為適應多種接礦容器的使用，折疊式接礦滑架，可以上下升降使用。機器的電器均已安裝好，接上電源和地線，即可按使用要點開車運轉。
三、ＸＭＢ型球（棒）磨機技術參數：
型號規格 | 單位 | XMQ160×200 | XMQ200×240 | XMQ240×300 | ||||||||
筒體尺寸 | mm | Ф160×200 | Ф200×240 | Ф240×300 | ||||||||
容積 | L | 4.02 | 7.5 | 13.57 | ||||||||
磨礦量 | g | 300～800 | 500～1000 | 1000～5000 | ||||||||
給礦粒度 | mm | ≤2 | ≤2 | ≤3 | ||||||||
產物粒度 | mm | ≤0.074 | ≤0.0 74 | ≤0.074 | ||||||||
筒體轉速 | r/min | 120±2 | 110±2 | 96±2 | ||||||||
電機功率 | kw | 0.25 | 0.55 | 0.55 | ||||||||
磨 礦 質 | 鋼棒 | 直徑 | mm | 18 | 20 | 15 | 18 | 22 | 15 | 18 | 22 | |
長度 | mm | 185 | 225 | 286 | ||||||||
數量 | （根） | 10 | 9 | 17 | 9 | 9 | 33 | 13 | 6 | |||
重量 | kg | 3.55 | 4.09 | 4.9 | 4.2 | 4.9 | 12.79 | 7.48 | 5.02 | |||
鋼球 | 直徑 | mm | 20 | 25 | 30 | 20 | 25 | 30 | 20 | 25 | 30 | |
數量 | （個） | 100 | 26 | 5 | 136 | 52 | 29 | 290 | 115 | 37 | ||
重量 | kg | 3.31 | 1.70 | 0.56 | 4.4 | 3.3 | 3.7 | 9.57 | 7.37 | 4.1 | ||
外形尺寸 | mm | 1052×530×1160 | 1052×615×1160 | 1052×615×1160 | ||||||||
重量 | ㎏ | 90 | 155 | 160 | ||||||||
