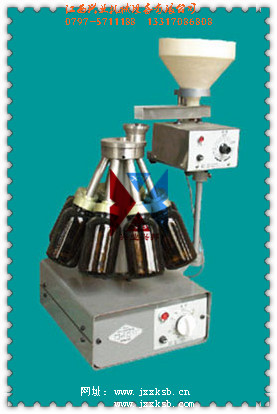

試驗室FX3-8型封閉試樣自動縮分器
FX3-8封閉式試樣自動縮分器是為地質、煤炭、建筑、冶金等系統的科研單位實驗室，以及高等院校作試樣自動分樣的新型縮分裝置。
二、結構及工作原理簡介
該機由盛料斗、電磁振動給料器、分樣裝置，以及接樣瓶五個部分組成。
盛料斗為一錐形結構，所分析的礦樣可以一次性的倒入料斗中，起到儲存礦樣作用。
電磁振動給料器：分振動源和直料槽兩部分，利用振動原理將盛料斗流下的礦樣均勻地散步在直料槽中，不同的重要顆粒都能均勻地分布在不同的表層上，并逐步流向槽口而進入分樣漏斗。該部分只有微小的振動，沒有強烈的攪拌、撞擊、摩擦等現象，結構簡單，自動化程度高，且不需潤滑，動力消耗小。
分樣裝置：是一種旋轉結構，其箱內裝有一臺電動機，通過蝸桿蝸輪傳動，達到減速，以一種固定的速度帶動回轉支管旋轉，與回轉支管相連接的分樣盤（用緊定螺旋釘緊固）也同時轉動。分樣盤盤的八個等分錐孔先后截取從漏斗中流下的礦樣，錐孔軸心和漏斗孔軸心相吻合，由于轉動速度較快，在開始和停止截料時，各孔中的礦樣重量誤差很小，每一個錐孔下端都固定一個直管道，礦樣就從管道進入接樣瓶?jī)?nèi)。
接樣瓶：接樣瓶與固定在直管端部的接頭相連接，并同時與回轉支管一道轉動，每個管子都連接一個樣瓶，每次需上八個瓶子，每個瓶子里的礦樣重量，即為縮分礦樣總重量的八分之一，若將對角上的兩個瓶子里的礦樣合在一起，其重量即為總重量的四分之一，以此類推，兩個四分之一的礦樣合在一起，其重量即為總重量的二分之一。因此，每次縮分即可達到1~3級（1/8,1/4和1/2）縮分目的。
型號規格 | FX3-8 | |
縮分等級 | 1/2,1/4,1/8 | |
縮分進料粒度 | <6mm | |
每次最大縮分量 | 4 Kg | |
縮分自動控制時間 | 0~6 min | |
振動給料器 | 功率 | 40 Kw |
電壓 | 220 V | |
頻率 | 3000次/分 | |
分樣裝置 電機規格 | 功率 | 15 Kw |
電壓 | 220 V | |
轉速 | 2700轉/分 | |
接樣瓶規格（玻璃） | 50,370,500 ml | |
外形尺寸（長×寬×高） | 433570 cm | |
安裝方式 | 臺式安放 | |
機重（凈重） | 41 kg | |
